Esta funcionalidad está disponible sólo para aquellos clientes que necesiten monitorización de la producción.

El menú de Monitorización se divide en dos Funcionalidades:

• Diseño de Sistemas: se accede a través de la opción de Diseño.
• Dashboard.

Dentro de esta funcionalidad, están las opciones de: Dashboard, Errores y Rendimiento.

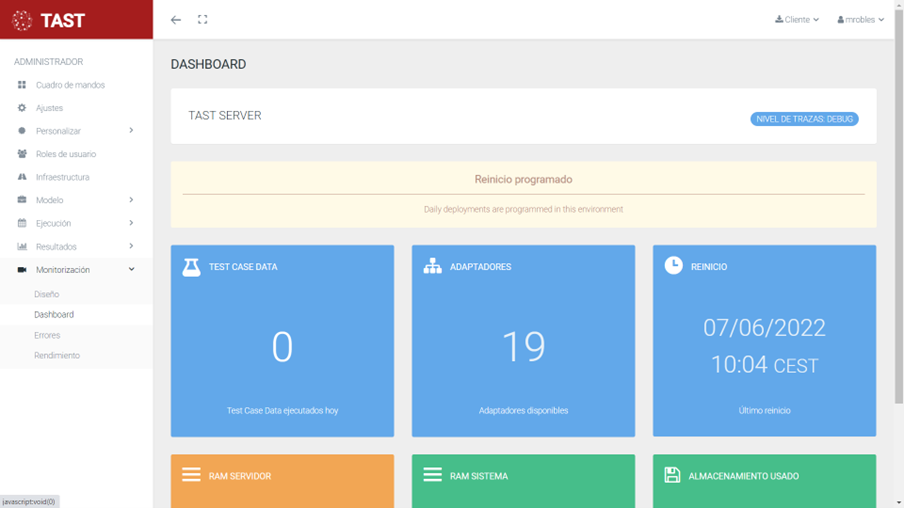

El menú de Dashboard es una opción dentro de TAST. Se puede acceder desde la navegación de la izquierda haciendo clic sobre Monitorización y seleccionando Dashboard.

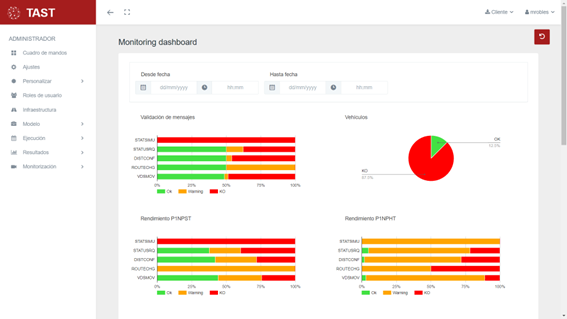

Una vez se clica sobre la opción Dashboard, nos lleva al siguiente menú:

En este, tenemos arriba a la derecha, un botón de refresco para obtener los datos más recientes sin recargar toda la página. Debajo, tenemos dos selectores de fecha y hora, los cuales se usan para acceder a datos pertenecientes a un intervalo de tiempo indicado, esta acción refresca los datos. Estos campos no son obligatorios. La fecha de inicio no puede ser mayor que la de fin.

Debajo de las fechas, están los gráficos de monitorización, los cuales representan los datos correspondientes a los parámetros introducidos.

• El gráfico de validación de mensajes representa para cada mensaje de entrada el mayor nivel de validación de mensaje, siendo:

  - rojo si tiene un error de validación,
  - naranja si solo tiene validación de aviso,
  - verde si no hay mensaje de error.

  Estos datos se dividen según el tipo de mensaje de entrada, y se puede clicar en cada fragmento del gráfico para ver los mensajes de error de ese tipo automáticamente.
  Si se clica en alguno de los colores de la leyenda, abrirá los mensajes correspondientes a ese color de todos los tipos.


• El gráfico de vehículos representa el número de vehículos con y sin errores de validación para el filtro aplicado. Clicar en este gráfico no tiene ningún efecto.


• El gráfico de rendimiento P1NPST representa el tiempo que han tardado en procesarse los mensajes en este módulo. Los mensajes se agrupan en el gráfico en intervalos de tiempo, de forma que:

  - la franja verde representa los mensajes por debajo de un valor de tiempo,
  - la franja naranja los que están por encima del valor de la franja verde y debajo que la roja,
  - y los de la franja roja los que están por encima de un valor de tiempo.

  Estos datos se dividen según el tipo de mensaje, y se puede clicar en uno de ellos para ver los datos pertenecientes a ese tipo de mensaje. Clicar en alguno de los elementos del gráfico muestra los mensajes que pertenecen a esa franja. Los valores que delimitan las franjas son parámetros que se pueden modificar en base de datos sin necesidad de modificar el código.


• El gráfico de rendimiento P1NPHT es igual al anterior, pero para el módulo P1NPHT. Los valores que delimitan estas franjas son también parámetros que también se almacenan en base de datos.

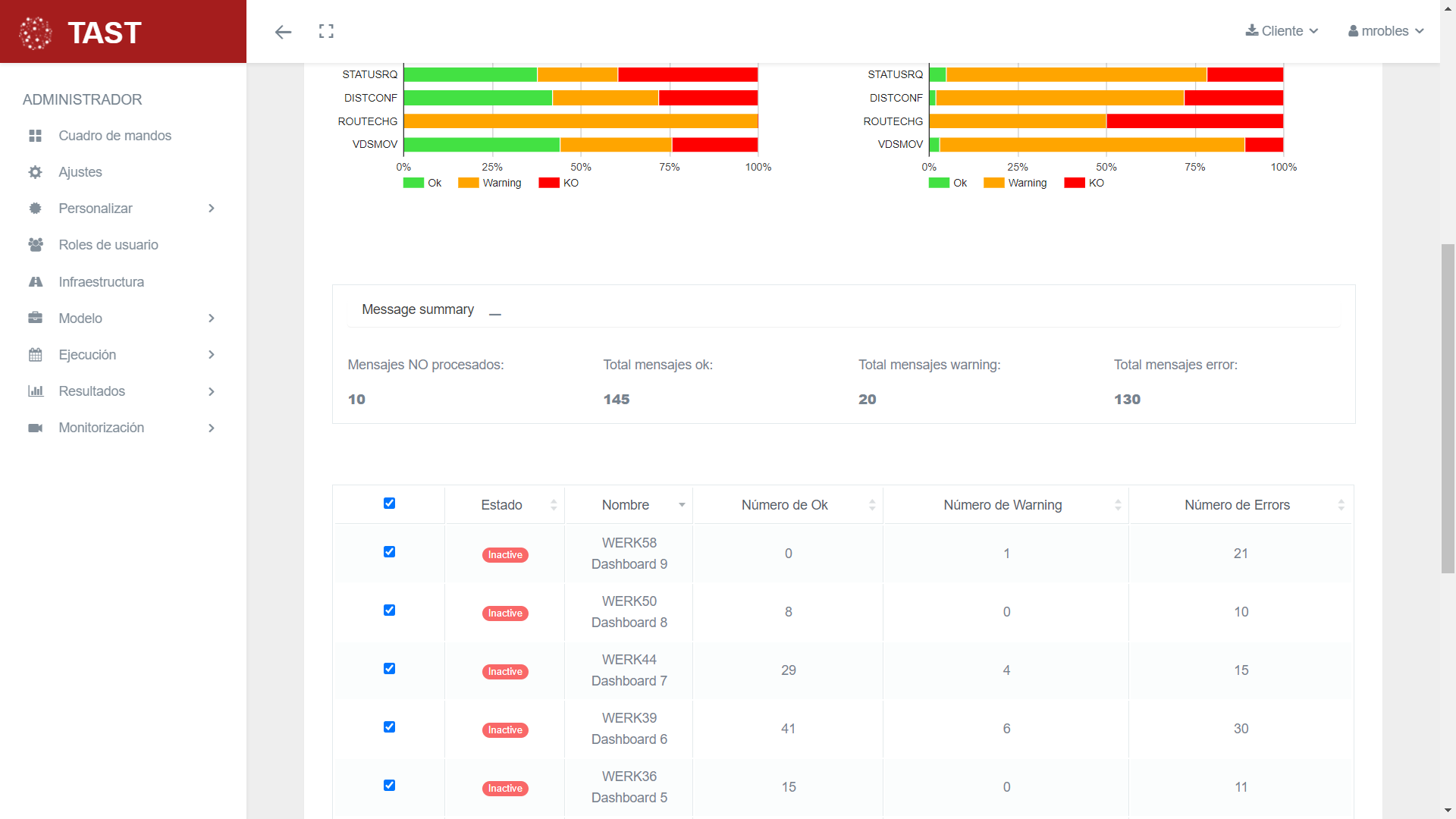

Debajo de los gráficos hay una caja que contiene el número total de mensajes no procesados, mensajes Ok, mensajes con aviso de validación y mensajes con error de validación. Estos valores dependen de los sistemas seleccionados.



Finalmente, se tiene la tabla de sistemas monitorizados, los cuales se pueden seleccionar o deseleccionar con los checkbox para elegir los mensajes de qué sistemas, se quiere ver en los gráficos.

Se pueden seleccionar o deseleccionar todos los sistemas mediante el checkbox de la cabecera de la tabla.

Seleccionar o deseleccionar sistemas actualiza los datos.

En esta tabla se muestran además el número de mensajes de validación de cada sistema.

En esta tabla no se muestra el número de mensajes no procesados.

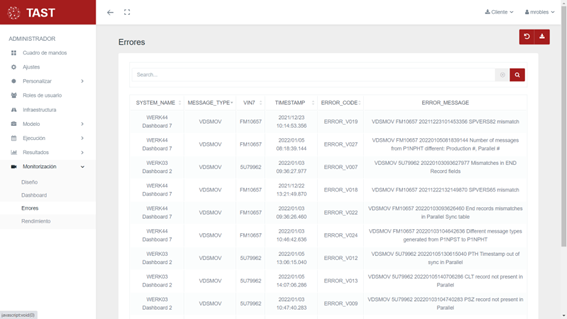

A estas tablas se puede acceder a través del menú de la izquierda con las opciones situadas debajo de Dashboard, o a través de los gráficos de Dashboard.

En las tablas se tiene en la esquina superior derecha un botón de refresco para recargar los datos y uno de descarga para descargar los datos pertenecientes a la selección en formato CSV.

Más abajo hay un campo de entrada en el que se puede introducir una query para seleccionar los datos en base a un criterio específico. Este campo ya estará relleno si anteriormente se ha clicado en alguno de los gráficos de dashboard. Además, se puede hacer doble clic en alguno de los elementos que se muestren en la tabla para completar la query automáticamente con esa selección. A la derecha del campo de entrada hay un botón para borrar el campo de entrada y un botón para realizar la búsqueda.

La tabla de rendimiento tiene las mismas características, pero muestra datos distintos.

A estas tablas se puede acceder a través del menú de la izquierda con las opciones situadas debajo de Dashboard, o a través de los gráficos de Dashboard.

En las tablas se tiene en la esquina superior derecha un botón de refresco para recargar los datos y uno de descarga para descargar los datos pertenecientes a la selección en formato CSV.

Más abajo hay un campo de entrada en el que se puede introducir una query para seleccionar los datos en base a un criterio específico. Este campo ya estará relleno si anteriormente se ha clicado en alguno de los gráficos de dashboard. Además, se puede hacer doble clic en alguno de los elementos que se muestren en la tabla para completar la query automáticamente con esa selección. A la derecha del campo de entrada hay un botón para borrar el campo de entrada y un botón para realizar la búsqueda.
