TAST tiene una característica importante: el Canvas, que es un lugar donde el usuario puede pintar los diagramas UML.
En realidad, el flujo de trabajo del uso de TAST comienza desde su Canvas.
Actualmente Canvas/Modeling 2.0 no funciona en Internet Explorer, debido a que IE es un producto descontinuado.
El resto de navegadores Chrome, Edge y Firefox si son compatibles.

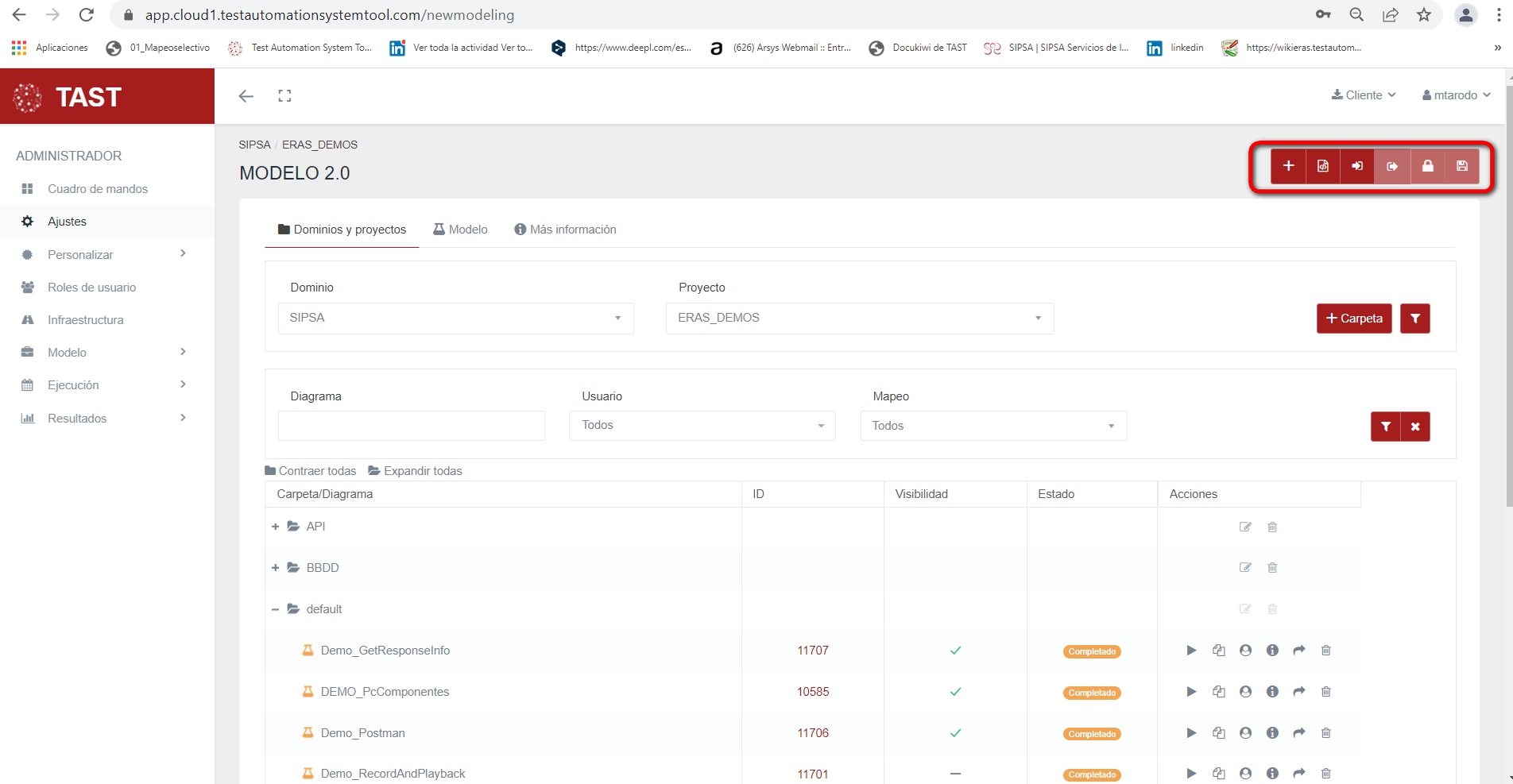

Puedes lanzar el Canvas desde varios lugares:

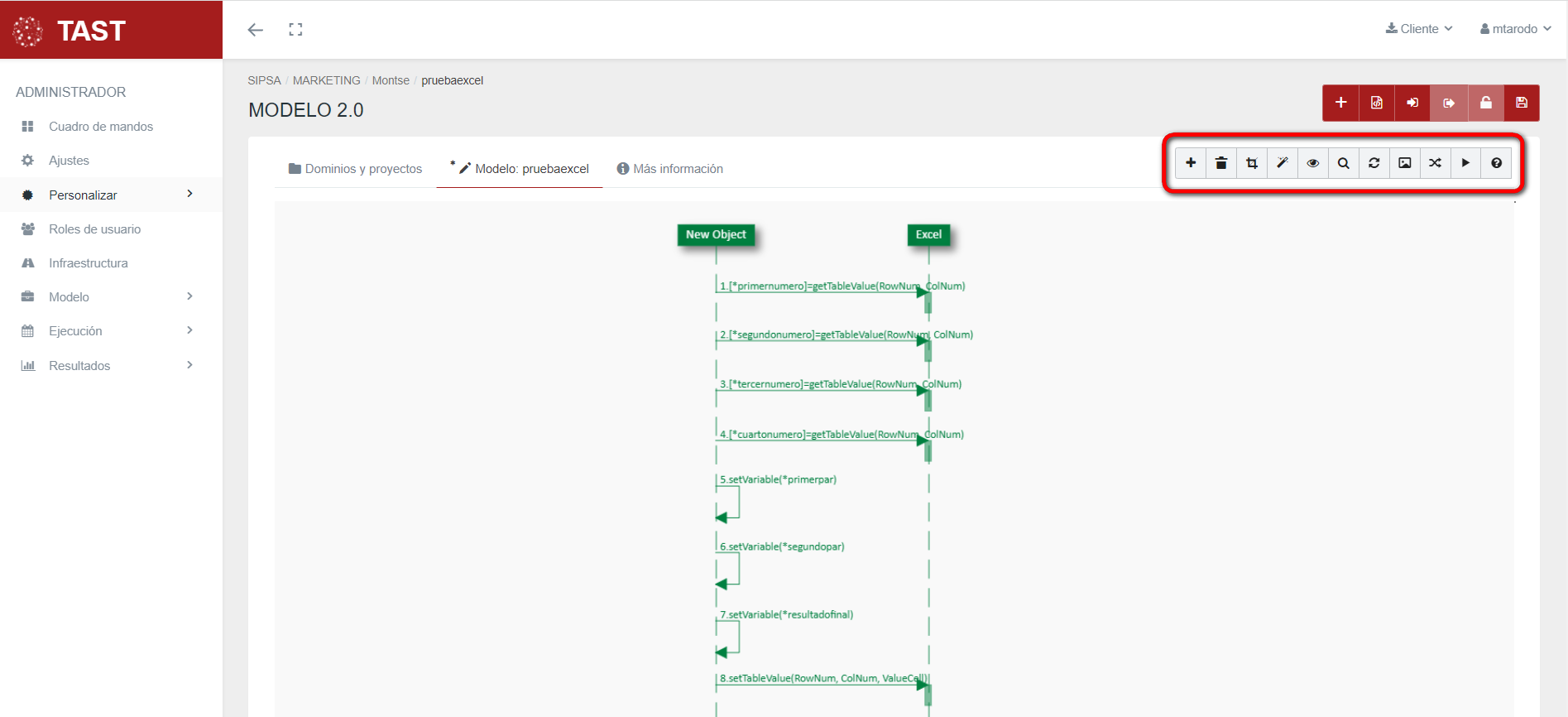

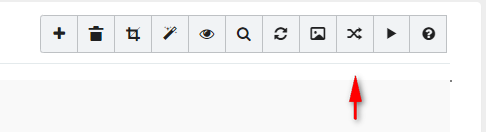

La imagen superior muestra (remarcada en rojo), la barra de herramientas con las siguientes opciones:
Una vez editado un diagrama, se mostrará una segunda barra de herramientas para facilitar la interacción con el diagrama.

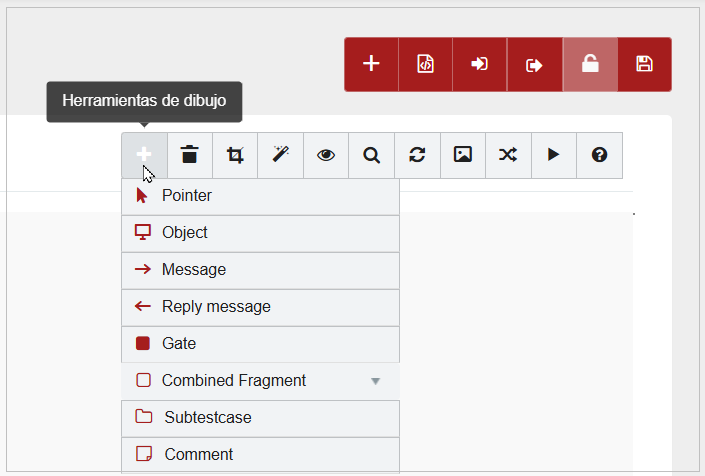

Contiene los distintos objetos que se pueden dibujar en el Canvas 2.0.
Cada vez que se selecciona una opción, el cursor cambia según el tipo de objeto a dibujar.
En lugar de seleccionar las herramientas desde aquí, también se pueden usar los respectivos atajos de teclado (ver pantalla de ayuda en el botón “Mostrar ayuda del Canvas”).
Nota acerca de los cursores de dibujo: Todos los cursores tienen un “hotspot” activo (punto donde actúa el cursor). En el caso de los cursores para dibujo de mensajes, el hotspot es el extremo de la flecha.

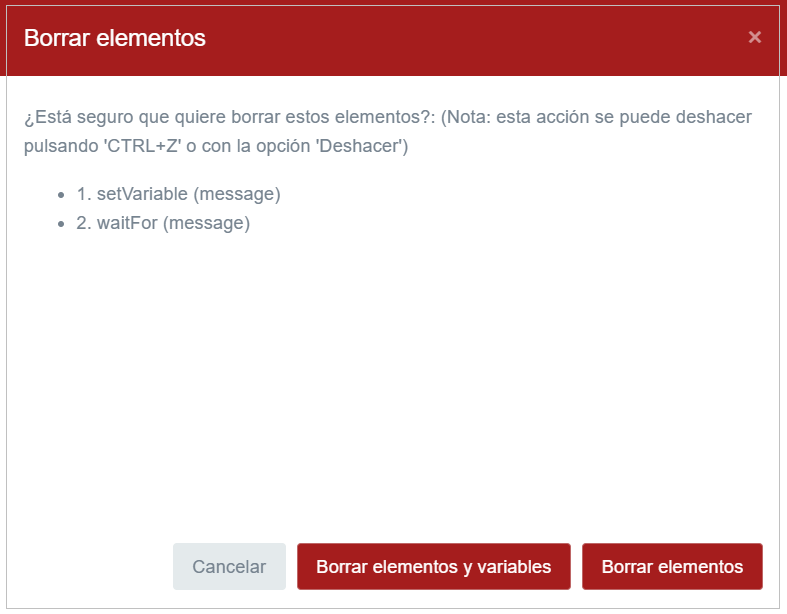

Permite borrar el o los objetos del diagrama que se hayan seleccionado.
Dispone de 2 posibles opciones: Borrar elementos, y Borrar elementos y variables.
También se pueden borrar elementos usando la opción del menú contextual “Delete”.
Nota: Esta acción puede ser revertida usando la opción “Undo” del menú contextual.

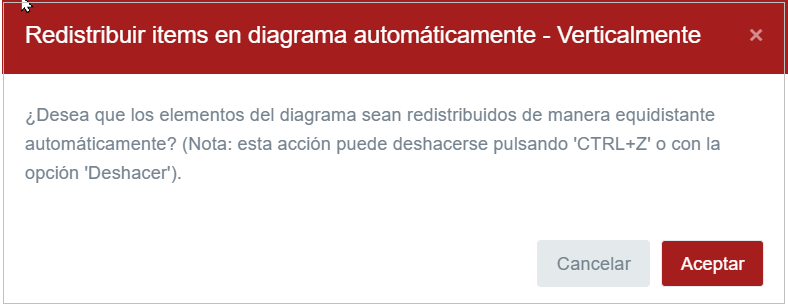

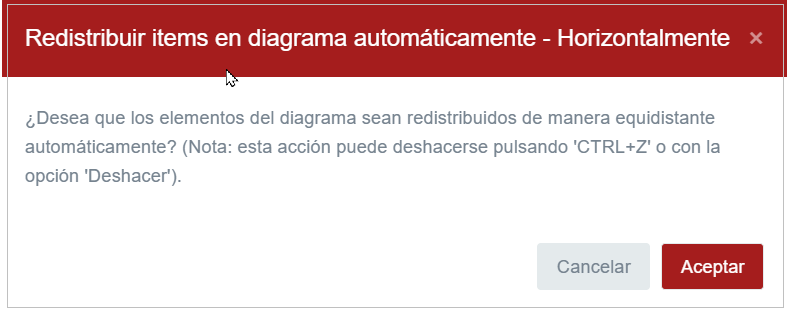

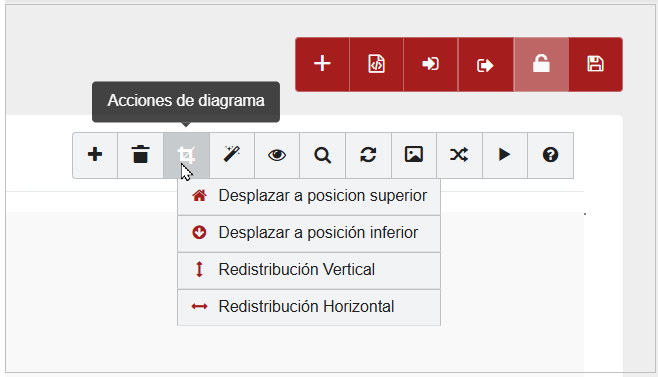

En la siguiente opción, se abre un desplegable. Agrupa una serie de acciones que se pueden realizar a nivel de diagrama.

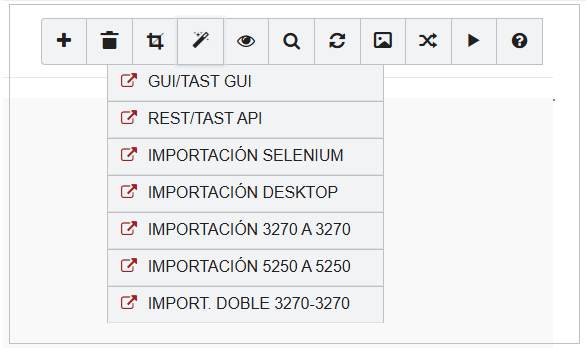

Al marcar esta, aparece un listado con los asistentes disponibles:

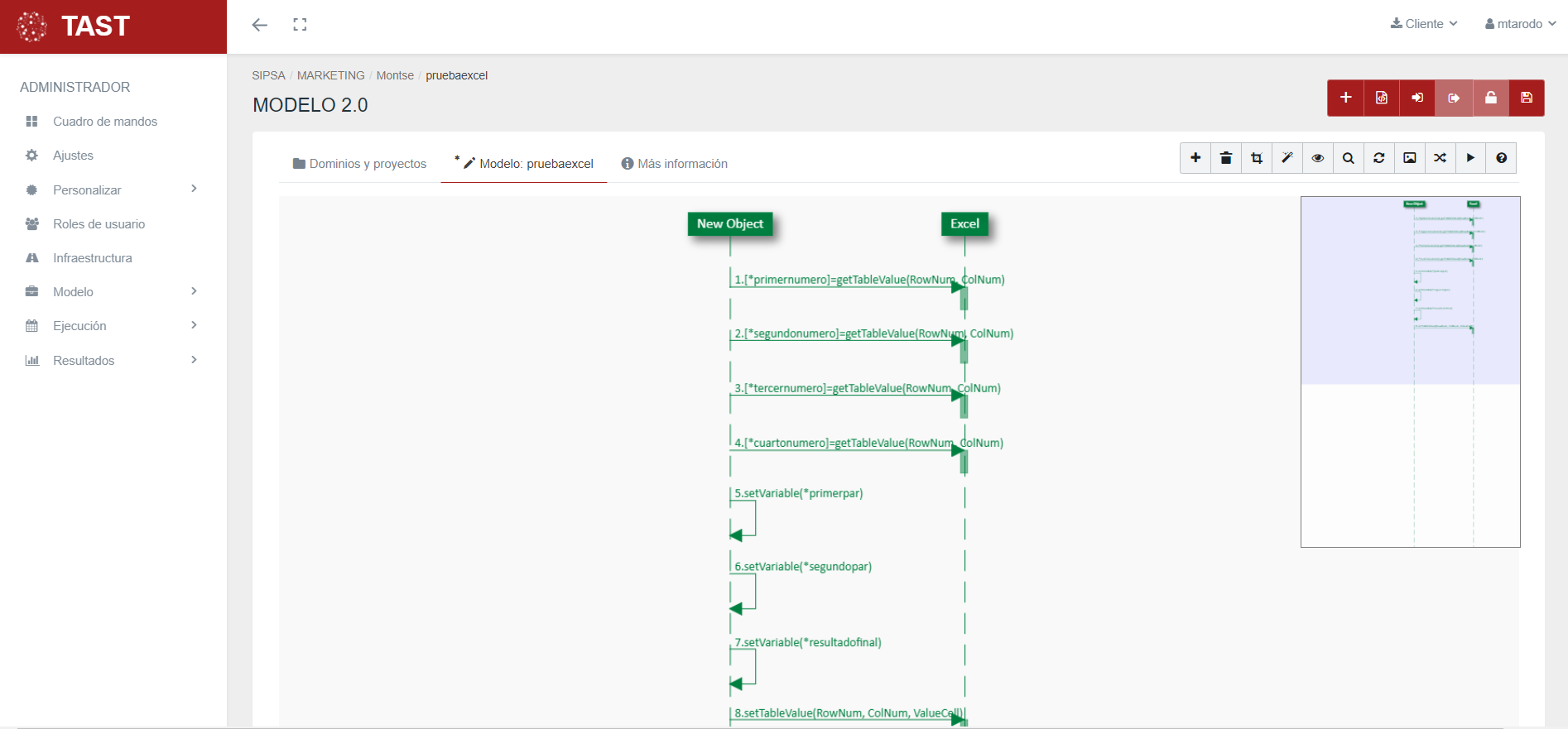

Pulsando este botón, se muestra una miniatura del diagrama actual (a una escala de 4:1) que aparecerá en un recuadro en la parte superior derecha del Canvas.
Esta visualización en miniatura es sobre todo útil con diagramas grandes.
Contiene una “lupa” (es el rectángulo azul que aparece encima de la miniatura), y su tamaño es proporcional al Canvas de nuestro monitor en cada caso. Moviendo dicha “lupa” nos permite “enfocar” la zona del diagrama que queramos visualizar, y el diagrama real se moverá acorde, mostrando la zona enfocada por la lupa.
Cualquier movimiento o cambio en el diagrama real se refleja en la miniatura y viceversa.
Mientras tenemos visible el mapa del diagrama, el zoom in/zoom out del diagrama real quedará inoperativo, para que la relación de aspecto de ambos diagramas -real y miniatura- no se vea afectada.
Si queremos ocultar el mapa del diagrama, basta con pulsar el botón de nuevo.
Permite realizar búsquedas de texto libre en todos los elementos del diagrama, y también permite acotar las búsquedas sobre aquellos elementos que nos interesen en un momento dado.

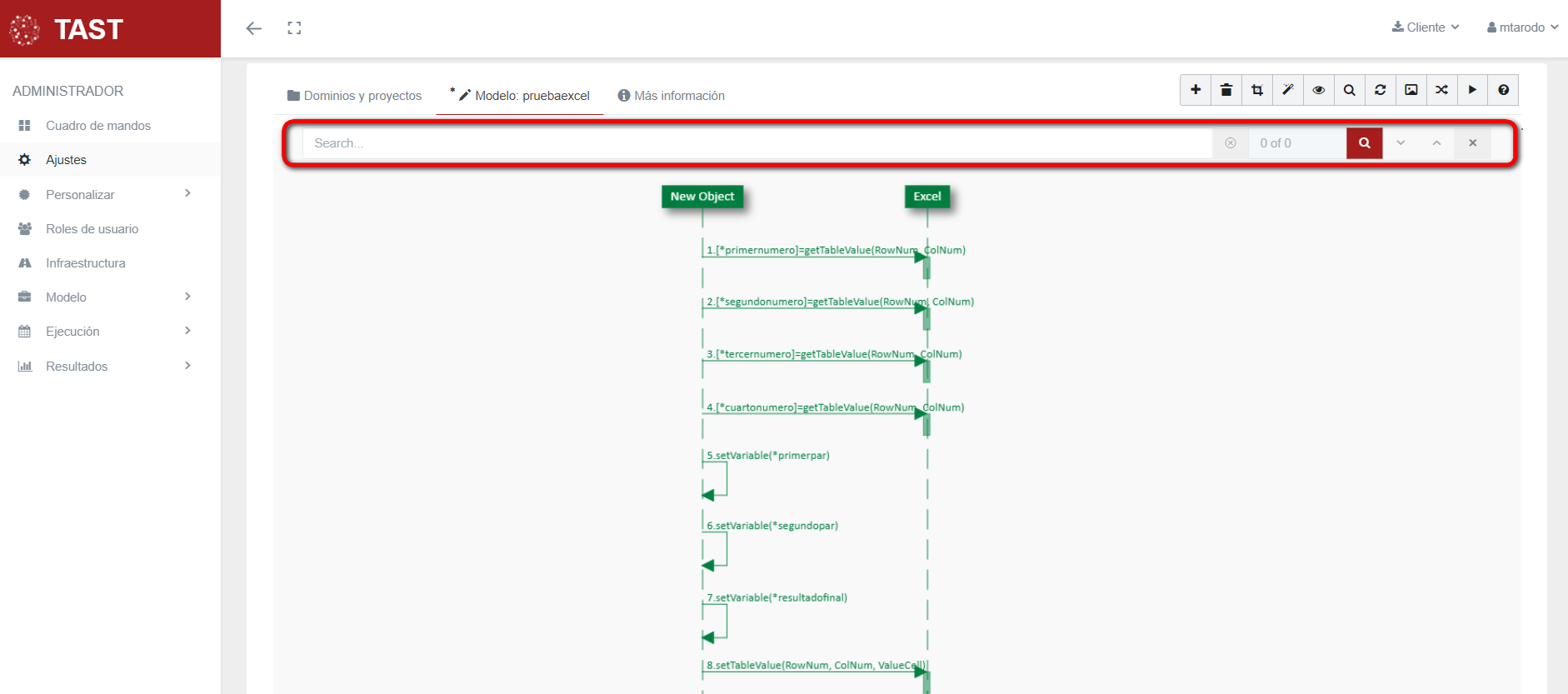

Al pulsar el botón Lupa, aparece un pequeño formulario de búsqueda en la parte superior del Canvas que consta de los siguientes elementos:
Una vez introducimos la cadena a buscar, y pulsando la tecla Enter o el botón Lupa del formulario, se buscará en todos los elementos del diagrama que contengan dicha cadena, en cualquiera de sus campos.
La búsqueda es “case insensitive” (da igual mayúsculas que minúsculas).
Si se han encontrado elementos que contienen la cadena, inicialmente aparecerán todos remarcados en naranja en el diagrama.
Para movernos entre los diferentes elementos encontrados del diagrama, podemos usar los botones “up” y “down”.
Nota: Si además tenemos abierto el formulario de propiedades, iremos viendo las propiedades de cada elemento según nos desplacemos por ellos.
Si en lugar de buscar globalmente en todos los elementos del diagrama, queremos acotar la búsqueda restringiéndola a uno o varios tipos de elementos, podemos hacerlo usando la siguiente nomenclatura, que consiste en poner una o varias palabras clave (separadas por el carácter coma ‘,’) y a continuación el texto a buscar (separado por el carácter dos puntos “:”), tal que:
Clave1, clave2, clave3: texto_a_buscar
Por ejemplo, si queremos buscar la cadena “pdf” solo en los mensajes, escribiremos la palabra clave “message”, a continuación “:”, y seguido del texto a buscar:
O si queremos buscar el texto “OUTPUT” solo en mensajes y en adaptadores:
La lista de palabras clave para restringir búsquedas por tipo de elemento es:
Igualmente podemos acotar búsquedas, según queramos buscar en las propiedades de los elementos o en su mapeo. Se pueden combinar con las acotaciones anteriores.
Por ejemplo, si queremos buscar el texto “pdf” solo en el mapping de adaptadores y mensajes, la cadena a introducir en el campo de búsqueda será:
La lista de palabras clave para restringir búsquedas por tipo de contenido es:

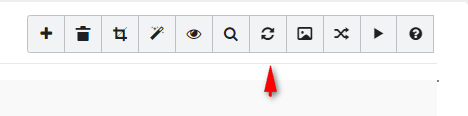

Permite recargar archivos YML TXT, los cuales contienen una serie de claves que se podrán usar en los diagramas.

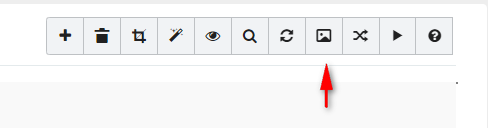

En este caso la imagen se genera “al vuelo” tal y como es el diagrama actual, es decir se crea un preview del diagrama y se descarga a un fichero .png
Pulsando este botón se valida si un diagrama es correcto y se han proporcionado los datos obligatorios. Esto hace que el diagrama esté disponible para su ejecución en el Cliente.

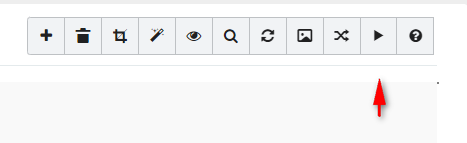

Marcando este botón comienza la ejecución del diagrama.
Seleccionando esta última opción

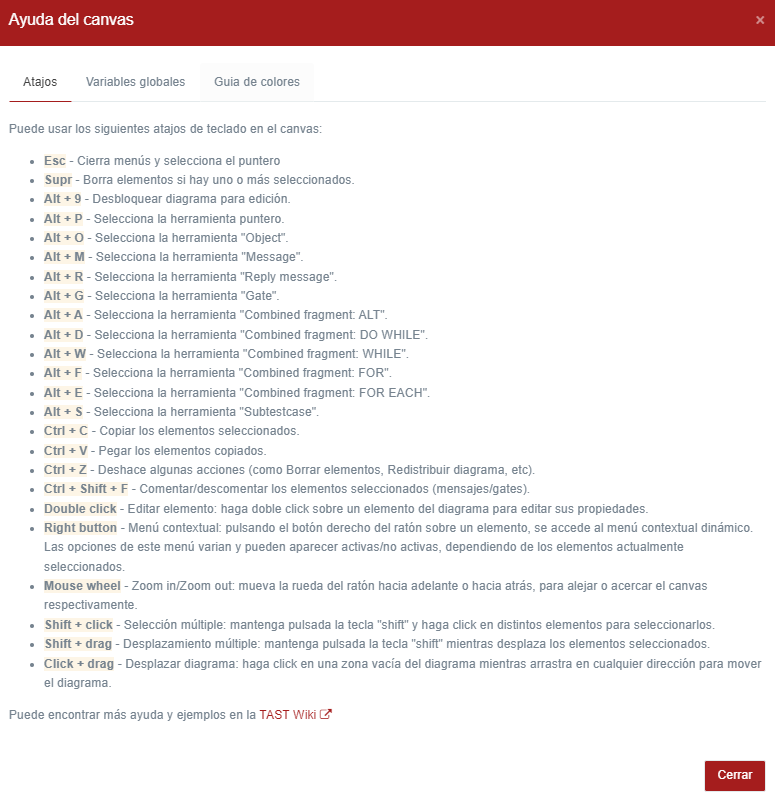

aparece un modal con 3 pestañas (Atajos, Variables Globales, Guía de colores), donde se muestra la ayuda básica del Canvas.
Cuando movemos el ratón sobre el Canvas, el cursor cambia al icono “hand” al pasar por encima de alguno de los objetos del Canvas.
El movimiento del Canvas es libre en todas direcciones. Pinchando y arrastrando, sobre cualquier lugar “vacío” del Canvas (es decir, sobre cualquier zona que no tenga un objeto) desplazaremos el Canvas en la dirección deseada.
El diagrama se puede mover tanto si el diagrama está bloqueado (no se puede editar, candado “cerrado”) como si está desbloqueado (se puede editar, candado “abierto”).
El zoom del diagrama es libre. Se hace deslizando la rueda (“Wheel”) del ratón. También funciona de la misma forma usando el trackpad de un laptop:
El zoom es relativo al punto donde esté el cursor (al deslizar la rueda hacia adelante o hacia atrás, el diagrama se hará más grande o más pequeño en la dirección del punto donde esté cursor).
El zoom deja de ser un dato relevante a la hora de guardar o abrir diagrama: al abrir el diagrama el zoom (o mejor dicho, la escala) es siempre 1:1. Es decir, inicialmente siempre se visualiza a tamaño real.
Se puede hacer zoom tanto si el diagrama está bloqueado (no se puede editar, candado “cerrado”) como si está desbloqueado (se puede editar, candado “abierto”).
Seleccionando un objeto, podremos a continuación realizar otras acciones con él (p.ej. borrarlo, copiarlo, moverlo, etc.)
Para seleccionar un objeto del Canvas basta hacer click encima del objeto (en cualquiera de sus partes, incluido el texto).
Para deseleccionarlo, basta con hacer click en una zona “vacía” del Canvas.
Para seleccionar varios objetos en el Canvas, pulsaremos shift-click sobre los distintos objetos que queremos ir seleccionando.
Esto nos permite realizar acciones sobre ese grupo de objetos seleccionados (p.ej. borrarlos, moverlos, copiarlos, etc.)
Para deseleccionarlos, basta con hacer click en una zona “vacía” del canvas.
En la selección múltiple no hay limitación en cuanto al tipo de objetos seleccionados, es decir, se pueden seleccionar a la vez todo tipo de objetos (mensajes, gates, fragments…)
Los objetos tienen limitados sus movimientos, dependiendo de su tipo:
Los objetos del canvas no se pueden mover mientras el diagrama esté bloqueado (modo “candado cerrado”).
Los objetos se desplazan haciendo click y arrastrando el objeto.
Teniendo seleccionados múltiples objetos, pulsaremos “shift-click” mientras arrastramos el grupo de objetos.
Cuando se tiene un objeto o un grupo de objetos seleccionados y se arrastran verticalmente (hacia arriba o hacia abajo), al llegar a la parte inferior del Canvas, éste realiza un scroll automático para facilitar dicho desplazamiento al usuario. De manera similar, también se hace scrolling automático si los objetos se arrastran hacia arriba.

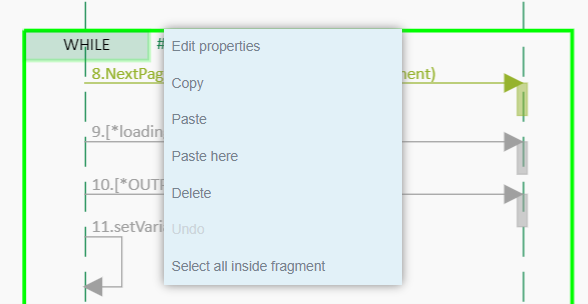

Haciendo click con el botón derecho del ratón sobre cualquier objeto del Canvas, aparece un menú contextual dinámico, que presenta una serie de opciones dependiendo del tipo del objeto.
También aparecerán unas opciones u otras dependiendo de si tenemos uno o varios objetos seleccionados (selección múltiple).
Algunas opciones estarán o no activas, dependiendo de si el diagrama está o no desbloqueado por el usuario (modo “Edición” o modo “Visualización”, o si resulta más gráfico, “candado abierto” o “candado cerrado”).
Si se hace el click con el botón derecho sobre una zona vacía del Canvas, algunas de las opciones del menú contextual se referirán a acciones sobre el diagrama propiamente dicho.
, el cual permite posicionarnos en la parte deseada del Canvas, y al hacer “click” se pegarán los objetos copiados en dicha posición vertical.
Seleccionando uno o varios ítems del Canvas, se pueden copiar usando la combinación de teclas CTRL+C, o bien usando la opción Copy del menú contextual. No hay restricción en el tipo o número de objetos a copiar a la vez.
Habiendo copiado previamente uno o varios objetos, se pueden pegar usando la combinación de teclas CTRL+V, o bien usando la opción Paste del menú contextual. Normalmente el paste de los objetos se hace a continuación del o los objetos copiados.
Habiendo copiado previamente uno o varios objetos, se pueden pegar en una determinada posición del diagrama, usando la combinación de teclas CTRL+SHIFT+V, o bien usando la opción Paste Here del menú contextual. Como ya vimos en el punto anterior, al seleccionar esta opción aparece un cursor especial, , y así cuando pulsemos “click” los objetos copiados se pegarán en dicha posición.
Se pueden pegar en un diagrama el objeto u objetos que se hayan copiado previamente desde otro diagrama. Para ello, hay que tener ambos diagramas abiertos, cada uno en una ventana distinta siempre usando el mismo navegador. El diagrama sobre el que vamos a copiar no es necesario que esté desbloqueado, pero sí, el diagrama sobre el que vayamos a pegar.
La restricción en el pegado de objetos entre distintos diagramas, dependerá de las características del diagrama de origen y del diagrama destino.
Por ejemplo: si copiamos una gate que está en el adaptador X, en el otro diagrama deberá existir también un adaptador X, de lo contrario esa gate no podrá ser copiada. O si copiamos un mensaje que va desde el adaptador A al adaptador B, en el otro diagrama deberá existir al menos un adaptador A y otro adaptador B para que el mensaje pueda ser copiado.
En caso de existir más de un adaptador como posible receptor de un mensaje o gate copiado, se usará siempre el más situado a la izquierda del diagrama.
El pegado de objetos tipo fragment/subtestcase/adaptador no tienen ese tipo de restricciones.
En el caso que no se hayan podido pegar en el diagrama destino todos los objetos que fueron copiados del diagrama origen (por el motivo que acabamos de explicar) saldrá un mensaje diciendo el número de objetos que realmente se han podido pegar.
Si pegamos los objetos usando el pegado normal (Paste), los objetos copiados se pegarán al final del diagrama.
Si pegamos los objetos usando el pegado “aquí” (Paste Here), los objetos copiados se pegarán en la posición elegida por el usuario.
